工业机器人机械系统 构成、设计与性能核心

工业机器人作为现代制造业的基石，其性能优劣在很大程度上取决于机械系统的设计与实现。机械系统是机器人的“骨骼与肌肉”，直接决定了机器人的负载能力、运动精度、动态响应及工作寿命。本文将系统阐述工业机器人机械系统的关键构成、设计要点及性能评价维度。

一、机械系统的核心构成

工业机器人机械系统通常由以下几大部分组成：

1. 机身与基座：作为机器人的基础支撑结构，需具备足够的刚性、抗震性和稳定性，以承受各轴运动产生的反力与力矩。常见材料为铸铁、钢或高强度铝合金。
2. 臂部结构：包括大臂、小臂等，是机器人执行作业的主要运动载体。其设计追求高刚度/质量比，常采用中空箱型或管状截面，以在减轻自重的同时提升抗弯抗扭能力。

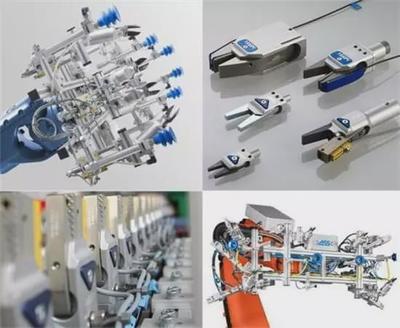

3. 腕部（末端关节）：连接末端执行器（如焊枪、夹具），需实现多个自由度（通常为2-3个）的灵活转动。腕部结构紧凑，对轴承和传动精度的要求极高。

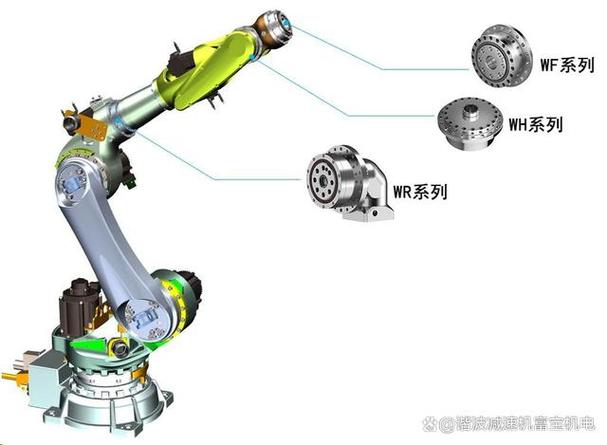

4. 传动系统：将伺服电机的动力传递至各关节。常见形式包括：

• 谐波减速器：用于小扭矩、高精度的腕部或小臂关节。

• RV减速器：用于大扭矩、高刚性的基座或大臂关节。

- 同步带/齿轮传动：用于部分直线或辅助运动。
传动系统的核心指标是回差（间隙）、效率与寿命。

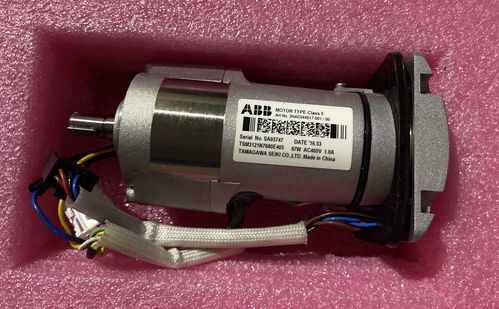

1. 驱动装置：伺服电机（交流或直流）为各关节提供动力源，需与减速器、编码器协同工作。驱动器的布局（集中式或分布式）会影响走线、散热与维护性。
2. 平衡与支撑机构：如弹簧平衡缸、配重块或气动平衡系统，用于抵消臂部重力矩，降低电机负载，提升运动平稳性。

二、主流机械结构构型

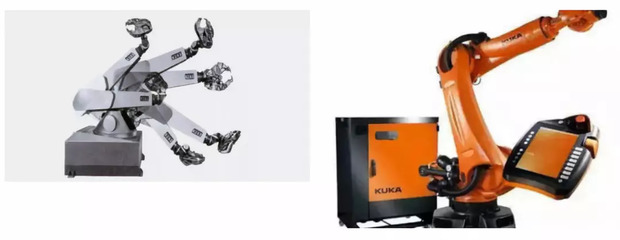

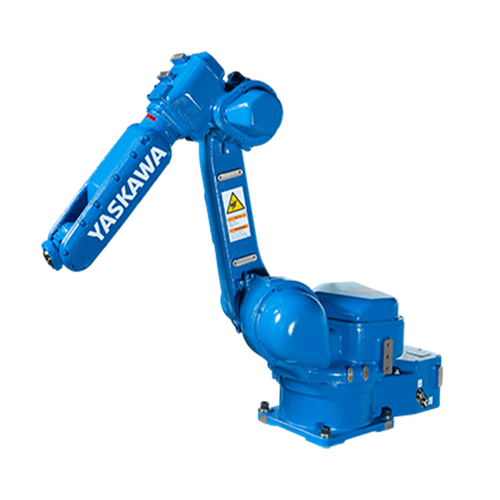

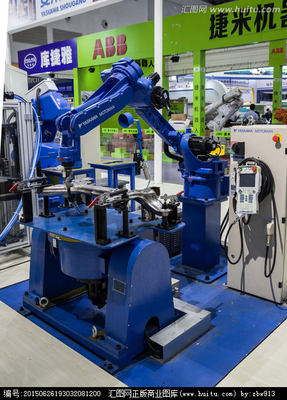

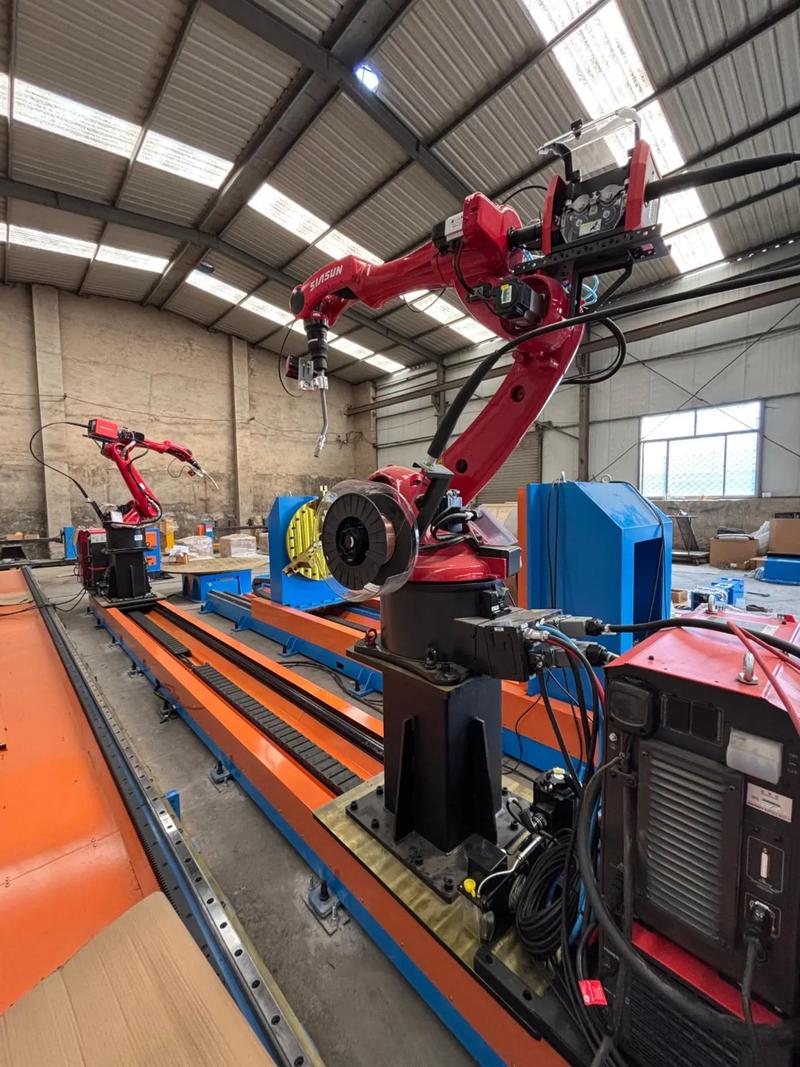

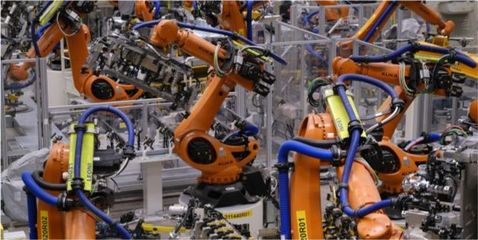

工业机器人最经典的机械构型为关节型（多关节串联），典型代表为六轴机器人，其三个定位轴（腰、大臂、小臂）加三个定向轴（腕部），能实现空间任意位姿。此外还有：

• SCARA型：水平多关节，适合平面高速取放。
• 直角坐标型：三轴线性运动，结构简单、刚性好。
• 并联型（如Delta）：通过多组运动链并联驱动，速度快、精度高，但工作空间较小。

不同构型机械系统的设计重心差异显著：串联关节型需重点解决臂部变形与动态误差累积；并联型则可能强调铰链间隙的均化与整体刚度。

三、设计与分析关键点

1. 刚度匹配：机械系统刚度不足会导致定位精度下降和振动。设计时通常进行有限元分析（FEA）和模态分析，确保各阶固有频率远离伺服驱动带宽。
2. 惯量匹配：臂部惯量需与电机转子惯量协调，以获得最佳加速度和稳定性。过高惯量比会导致控制困难、响应变慢。
3. 轻量化与拓扑优化：在保证刚度的前提下减轻质量，是提升速度与节能的关键。常用手段包括中空结构、变截面梁和增材制造优化的节点。
4. 精度与寿命设计：关键在于轴承预紧、齿轮啮合侧隙控制、润滑与密封。减速器的回差通常小于1弧分，但长期磨损后需补偿或更换。
5. 模块化与集成化：现代机器人多采用模块化关节，将电机、减速器、编码器、抱闸集成为一体，简化装配与维修，但要处理好热管理与电磁兼容。

四、性能评价指标

评价一个工业机器人机械系统的优劣，主要参考以下指标：

• 重复定位精度：机械系统刚度、回差与热变形的综合体现，典型值±0.02mm~±0.1mm。
• 负载/自重比：衡量结构效率，数值越高表示轻量化水平越高。
• 最大速度与加速度：机械系统动力学特性的直接反映。
• 静态柔度：在外力作用下的末端变形量。

五、发展趋势

未来工业机器人机械系统正朝着更轻、更刚、更智能的方向演进：

• 采用碳纤维复合材料、镁合金等轻质高强材料。
• 一体化关节将减速器、电机、驱动器和传感器深度集成。
• 主动柔顺与变刚度机构，以适应人机协作场景。
• 数字孪生技术贯穿设计、测试与运维，实现机械系统的状态监测与预测性维护。

综上，机械系统是工业机器人性能的物理天花板。只有在结构、材料、传动与控制之间找到最优平衡，才能制造出真正满足工业需求的机器人。
